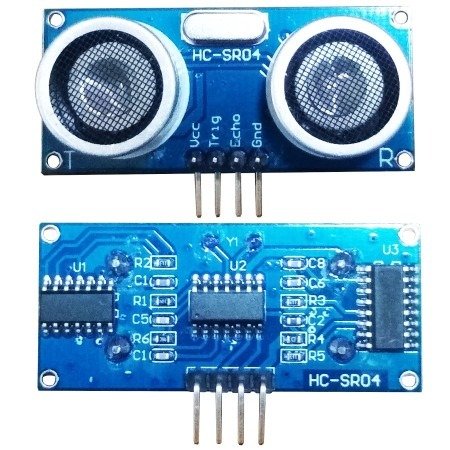

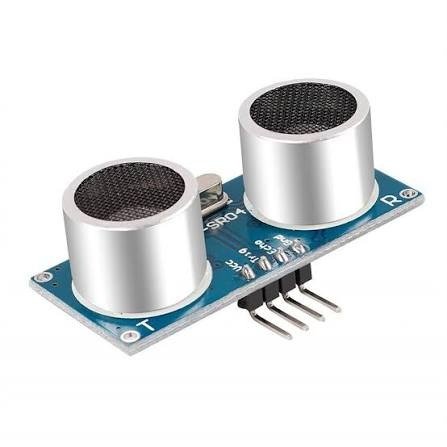

Sensor de distancia ultrasónico

• Rango de 2 a 450 cm.
• Dos transductores piezoeléctricos, uno emisor y otro receptor.

( Cuando recibe la orden en el pin TRIG, el emisor manda 8 pulsos de ultrasonido de 40 kHz; las ondas viajan por el aire y rebotan al encontrar un objeto. El receptor detecta ese rebote y el pin ECHO pasa a alto (5 V) durante un tiempo igual al que tardó la onda en ir y volver. El microcontrolador mide ese pulso y con eso calcula la distancia).

• Voltaje de operación: 5 V DC
• Corriente de reposo: menor a 2 mA
• Corriente de trabajo: 15 mA
• Rango de medición: 2 cm a 450 cm
• Precisión: +- 3 mm
• Ángulo de apertura: 15°
• Frecuencia de ultrasonido: 40 kHz
• Duración mínima del pulso de disparo TRIG (nivel TTL): 10 μs
• Duración del pulso ECO de salida (nivel TTL): 100-25000 μs
• Tiempo mínimo de espera entre una medida y el inicio de otra: 20 ms (recomendable 50 ms)
• Dimensiones: 45 x 20 x 15 mm

Conectores

• VCC (+5 V DC)
• TRIG (disparo del ultrasonido)
• ECHO (recepción del ultrasonido)
• GND (0 V)
